Kadmos reconfig.dll

In the configuration menu, various settings can be made to influence the detection result. It is a component of various programmes such as the Famulus.exe utility. Not all possible functions are used by each programme.

Im Konfigurationsmenü können die verschiedensten Einstellungen vorgenommen werden um das Erkennungsergebnis zu beeinflussen. Es ist Bestandteil verschiedener Programme wie. z. B. das Dienstprogramm Famulus.exe. Es werden dabei nicht allle möglichen Funktionen von jedem Programm verwendet.

Classifier configuration

Klassifiktor-Konfiguration

Initialisation:

Max. grid len: Setting the maximum occurring grid elements rel_grid_maxlen.
Max. graph len: Setting how many graph elements should be returned, rel_graph_maxlen.
Max. resul len: The maximum of desired results, rel_result_maxlen.

Initialisierung:

Gitter-Elemente: Einstellung der maximal vorkommenden Gitterelemente rel_grid_maxlen.
Max. Graph-Elemente: Einstellung der maximalen Elemente die der Graph zurückliefern soll, rel_graph_maxlen.
Max. Resultat-Elemente: Angaben zur maximalen Resultat-Anzahl die gewünscht wird, rel_result_maxlen.

Gerneral:

◻ Preprocessing only: Setting if only the pre-processing is desired.
◻ Line shadow only: Test for each pixel column about whether a sign exists and whether it is hand or typewritten.
◻ Hook engine loaded: A hook engine is used.
◻ Hook engine aktive: On and off a loaded Hook Engine.
◻ REP Multithreading: Multithreading on and off.
◻ KADMOS server version: Server version on and off.

Allgemein:

◻ Nur Vorverarbeitung: Wenn nur eine Vorverarbeitung gewünscht wird kann das hier gesetzt werden.
◻ Nur Zeilenschatten: Prüfung für jede Pixelspalte ob darüber ein Zeichen vorhanden ist und ob es Hand- oder Maschinenschrift ist.
◻ Hook Engine geladen: Eine Hook Engine wird verwendet.
◻ Hook Engine eingeschaltet.: Ein- und ausschalten einer geladenen Hook Engine.
◻ REP Multithreading: Multithreading ein- und ausschalten.
◻ KADMOS Server-Version: Die Server-Version aktivieren oder deaktivieren.

Preprocessing: Open the window for setting the preprocessing parameter.
Segmentation: Open the window for setting the segmentation parameter.
Classification: Open the window for setting the classification parameter.
Context: Open the window for setting the context parameter.
◻ REL_REC_REPEAT: After the first detection, a second modified one will be started.
◻ REL_REC_CLEAR: This parameter is intended to support the reading of standard font lines, such as CMC7 or E13b.
Save in ..: Open the window to save the set parameters in an ini file.
Restore from ..: Open the window to load an existing ini file.
OK: Accept the parameter setting and close the configuration window.
Cancel: Accept not the parameter setting and close the configuration window.

Vorverarbeitung: Das Fenster zum Setzen der Parameter zur Vorverarbeitung wird geöffnet.
Segmentierung: Das Fenster zum Setzen der Parameter zur Segmentierung wird geöffnet.
Klassifikation: Das Fenster zum Setzen der Parameter für die Klassifikation wird geöffnet.
Kontext: Das Fenster für Kontext-Angaben wird geöffnet.
◻ REL_REC_REPEAT: Nach der ersten Erkennung wird eine zweite veränderte gestartet.
◻ REL_REC_CLEAR: Dieser Parameter ist zur Unterstützung des Lesens von Normschrift-Zeilen, etwa CMC7 oder E13b gedacht.
Speichern in ...: Das Fenster zum Speichern der gesetzten Parameter in eine ini-Datei wird geöffnet.
Lesen aus ...: Das Fenster zum Laden einer vorhandenen ini-Datei wird geööffnet.
OK: Mit OK werden die gesetzten Parameter übernommen und das Konfigurations-Fenster wird geschlossen.
Abbruch: Die gesetzten Parameter werden nicht übernommen und das Konfigurations-Fenster wird geschlossen.

Preprocessing

Vorverarbeitung

Color processing: Convert color images to gray images from a bright way, a middle way to colors in a dark way.
Gray to binary image: Convert gray images to black and white images.
With Uniform, thresholding is not performed adaptively, but with a threshold for the entire image.
Thin - Thick determines the degree of blackening in 5 steps from very light to very strong.
Binary filter: Frayed characters are thickened or thinned and smoothed in 5 steps from smoothing with strong thinning to smoothing with strong thickening.

Farb-Verarbeitung: Konvertierung von Farb-Bildern in Graubilder von einer Farbaufhellung, einem mittleren Farbverlauf bis zu einer Farbverstärkung.
Graubild-Binarisierung: Konvertiert Graubilder in Schwarz-Weiß-Bilder.
Mit Uniform wird die Schwellenbildung nicht adaptiv, sondern mit einer Schwelle für das ganze Bild durchgeführt.
Dünn - Dick bestimmt den Schwärzungsgrad von sehr schwach bis sehr stark.
Binär-Filter: Ausgefranste Zeichen werden in 5 Stufen verdickt oder ausgedünnt und geglättet von Glättung mit starker Ausdünnung bis Glättung mit starker Verdickung.

Noise reduction (%), Noise reduction (pixel)

If this dirt removal is to be relative to the line thickness of the underlying characters, set the parameters in %.

○ No ○ Yes: Noise reduction on and off.
Diameter: Maximum of the noise diameter.
Width: Maximum of the noise width.
Lenght: Maximum of the the noise lenght.

Schmutz-Entferung (%), Schmutz-Entferung (Pixel)

Sofern diese Schmutzentfernung relativ zur Strichdicke der zugrundeliegenden Zeichen erfolgen soll, besetze man die Parameter mit%.

○ Nein ○ Ja: Schmutz-Entferung aktivieren oder deaktivieren.
Durchmesser: Maximaler Schmutz-Durchmesser.
Dicke: Maximale Schmutzbreit
Länge: Maximale Schmutzlänge

Background-Removal (works with color images only): Activate background removal for colour images.

Hintergrund-Entfernung (funktioniert nur bei Farbbildern): Aktivieren einer Hintergrund-Entfernung bei Farb-Bildern

Grid box detection

New: New opens the window to set new parameters for grid and box detection.
Edit: When parameters set, edit can be used to change it.
Delete: Delete reset the settings.

Linien- und Boxen-Erkennung

Neu: Mit Klick auf Neu wird das Fenster Linien- und Boxen-Erkennung für eine neue Eingabe gestartet.
Edieren: Sind Angaben vorhanden, können diese mit Edieren bearbeitet werden.
Löschen: Löschen setzt vorhandene Angaben zurück.

◻ Auto noise reduction: Auto noise reduction on and off.
◻ Spot removel: Spot removel on and off.
◻ Deskew image: Image deskew on or off.
◻ Scaling: Transform images to 300 dpi.
◻ Fast grid detection: Enables faster grid removal.

◻ Automatische Schmutzentfernung: Ein- und ausschalten der Schmutzentfernung
◻ Fleck-Entfernung: Ein- und ausschalten der Fleckentfernung.
◻ Bild ausrichten: Begradigen eines Bildes.
◻ Skalierung: Bilder auf 300 dpi skalieren.
◻ Schnelle Grid-Erkennung: Aktivieren einer schnelleren Grid-Entfernung.

OK: accept the parameter setting and close the configuration window.
Cancel: Accept not the parameter setting and close the configuration window.

OK: Mit OK werden die gesetzten Parameter übernommen und das Konfigurations-Fenster wird geschlossen.
Abbruch: Die gesetzten Parameter werden nicht übernommen und das Konfigurations-Fenster wird geschlossen.

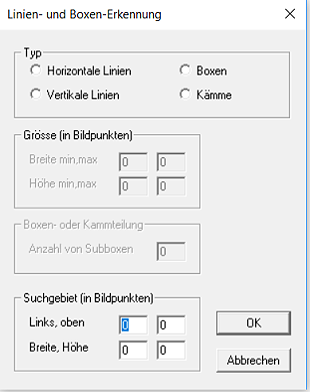

Grid & box detection

Linien- und Boxen-Erkennung

Type: Choosing what kind of elements are to be detected, Horizontal or vertical lines, boxes, or combs.
Size (in pixel): The size of the element can be set. Is a element selected the minimum size has to be set.
Structure of boxes or combs: The value of sub-elements of an element can be set.
Search area (in pixel): The parameter for the search area can be set

Typ: Auswahl, welche Art von Elementen erkannt werden sollen, Horizontale oder vertikale Linien, Boxen oder Kämme.
Grösse in Bildpunkten: Bei bekannter Grösse des Elements, kann hier die Breite und Höhe angegeben werden. Ist ein Element gewählt, so ist ebenfalls die minimale Grösse anzugeben.
Boxen- und Kammteilung: Ist die Anzahl der Sub-Elemente eines Elements bekannt, kann hier der Wert eingetragen werden.
Suchgebiet in Bildpunkten: Ist die Position des Elements bekannt, kann die Position in Bildpunkten angegeben werden

OK: accept the parameter setting and close the configuration window.
Cancel: Accept not the parameter setting and close the configuration window.

OK: Mit OK werden die gesetzten Parameter übernommen und das Konfigurations-Fenster wird geschlossen.
Abbruch: Die gesetzten Parameter werden nicht übernommen und das Konfigurations-Fenster wird geschlossen.

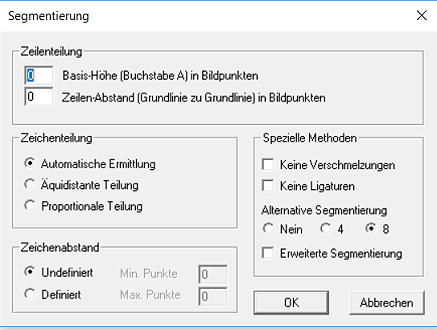

Segmentation

Segmentierung

Line spacing: The line height and line spacing can be set.
For the row height is assumed the Big A as underlying.
For the row spacing, the baseline is valid from one text line to the next text line. The baseline is the bottom row of pixels when assuming an A.
Character spacing: t can be set if equidistant, or proportional font is present. Otherwise, a automatic segmentation is used.
Character width: Are the maximum and minimum character spacing is known, this can be defined.
Special methods: More text information can be set. Merged characters or not, is a serif or sans serif font used. The number of alternate segmentation can be set.

Zeilenteilung: Die Zeilenhöhe und der Zeilenabstand können gesetzt werden.
Für die Zeilenhöhe wird als Basiswert das Grosse A angenommen und für die Zeilen-Abstände die Grundlinie von einer Zeile zur nächsten Zeile. Grundlinie ist bei der Annahme von einem A die unterste Pixelreihe.
Zeichenteilung: Es kann gewählt werden ob die Zeichensegmentierung automatisch ermittelt werden soll oder es sich um einen äquidistanen oder proportionalen Schrift-Typ handelt.
Zeichenabstand: Sind die minimalen und maximalen Zeichenabstände bekannt, können diese definiert werden.
Spezielle Methoden: Hier können weitere Angaben zum Text gemacht werden. Sind Zeichen verschmolzen, liegt ein Serif- oder Sans-Serif-font vor. Die Anzahl alternativen Segmentier-Resultaten kann gewählt werden.

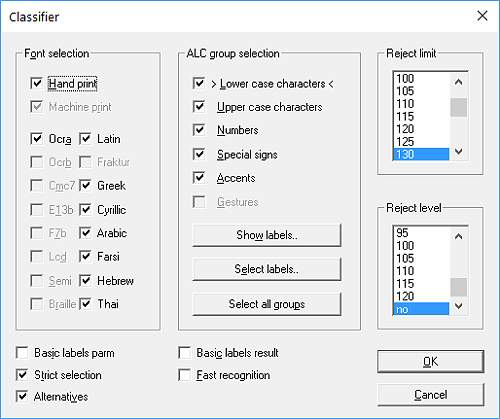

Classification

Klassifikation

Font selection: The recognizable languages and fonts can be restricted.

font-Auswahl: Hier können die zu erkennenden Sprachen und Fonts eingeschränkt werden.

ALC groupe selection

◻ Lower case characters: Group of available lowercase characters.
◻ Upper case characters: Group of available capital characters.
◻ Numbers: Group of available numbers.
◻ Special signs: Group of available special signs.
◻ Accents: Group of available accents.
◻ Gestures: Group of available gestures.
Show labels: All active labels are displayed.
Select labels: Open the window for label selection.
Select all groups: All available labels can be switched on.

ALC-Gruppen-Auswahl

◻ Kleinbuchstaben: Gruppe der verfügbaren Kleinbuchstaben.
◻ Grossbuchstaben: Gruppe der verfügbaren Grossbuchstaben.
◻ Ziffern: Gruppe der verfügbaren Ziffern.
◻ Sonderzeichen: Gruppe der verfügbaren Sonderzeichen.
◻ Akzente: Gruppe der verfügbaren Akzente.
◻ Korrektur- und Steuerzeichen: Gruppe der verfügbaren Korrektur- und Steuerzeichen.
Anzeigen: Alle aktiven Kennungen werden Angezeigt.
Auswählen ...: Das Fenster zur Zeichenauswahl wird geöffnet.
Alles aktivieren: Alle verfügbaren Kennungen werden eingeschaltet.

Reject limit: The border can be determined, from which no further results be delivered.
Reject level: At what value should the result be a rejection.

RW-Grenze: Hier kann die Grenze bestimmt werden, ab der keine weiteren Resultate mehr geliefert werden.
RW-Schwelle: Hier kann festgelegt werden, ab welchem Wert die Resultate zur Rückweisung werden

◻ Basic labels parm: Use basic labels or group labels for the recognition.
◻ Strict selection: Parameter to control deselected labels.
◻ Alternatives: Alternative recognition results are used.
◻ Basic labels result: Use for the results basic labels.
◻ Fast recognition: Use for the recognition a faster method.

◻ Basis-Kennungen-Parm: Basiskennungen oder Gruppenkennungen verwenden.
◻ Strikte Auswahl: Parameter zur Ergebnis-Kontrolle von abgewählten Kennungen.
◻ Alternatives: Sollen alternative Erkennungsresultate verwendet werden.
◻ Basis-Kennungen-Resultat: Sollen für das Erkennungsergebnis die Basis-Kennung angegeben werden.
◻ Schnelle Erkennung: Soll für die Erkennung eine ausführliche Methode oder eine schnelle Variante angewendet werden.

OK: accept the parameter setting and close the configuration window.
Cancel: Accept not the parameter setting and close the configuration window.

OK: Mit OK werden die gesetzten Parameter übernommen und das Konfigurations-Fenster wird geschlossen.
Abbruch: Die gesetzten Parameter werden nicht übernommen und das Konfigurations-Fenster wird geschlossen.

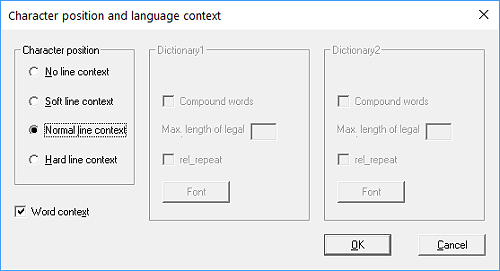

Context

Kontext

Character position: How strong should the character position influence the recognition result.
Word context: Is the word context active, strings only with numbers, only with uppercase, or only with lowercase (possibly large at the beginning) are preferred to mixed strings.

Zeichenposition: Hier kann gewählt werden wie stark die Zeichenposition das Erkennungsergebnis beeinflussen soll.
Wort-Kontext: Ist der Wortkontext aktiv, werden Wörter nur aus Ziffern oder nur aus Grossbuchstaben oder nur aus Kleinbuchstaben (eventuell gross am Anfang) gegenüber gemischten Wörtern bevorzugt.

Dictionary1, Dictionary2

◻ Compound words: Confirm compound words, even if only the contained words are included in the dictionary.
Max length of legal ◻: Words with more characters than specified are not searched in the dictionary.
◻ rel_repeat: If a word is not found in the dictionary, this part of the image is again recognized with slightly different parameters.
Font: Open the windows Font selection dictionary to restrict the dictionary.

Wörterbuch2, Wörterbuch3

◻ Zusammengesetzter Wörter: Bestätigung zusammengesetzte Wörter, auch wenn nur die enthaltenen Wörter im Wörterbuch enthalten sind.
Max Wortlänge ◻: Wörter mit mehr Zeichen als angegeben, werden im Wörterbuch nicht gesucht.
◻ rel_repeat: Falls ein Wort nicht im Wörterbuch gefunden wird, wird der zugehörige Bild-Ausschnitt noch einmal mit leicht veränderten Parametern erkannt.
Font: Ein Fenster font-Auswahl Wörter... wird geöffnet. Hier kann das Wörterbuch eingeschränkt werden.
